Face à une pièce mécanique usée ou cassée, trois voies existent : la réparer vous-même, la remplacer par une pièce d'origine ou équivalente, ou la faire reprendre ou refabriquer par un atelier d'usinage. Le bon choix dépend d'abord d'un diagnostic précis, mesures à l'appui, puis de trois questions : la pièce est-elle encore disponible, sa fonction touche-t-elle à la sécurité, et la réparation tiendra-t-elle sous la charge réelle ? Un roulement qui a du jeu se remplace presque toujours, un filetage arraché se répare souvent soi-même, un alésage ovalisé relève en général de l'atelier.

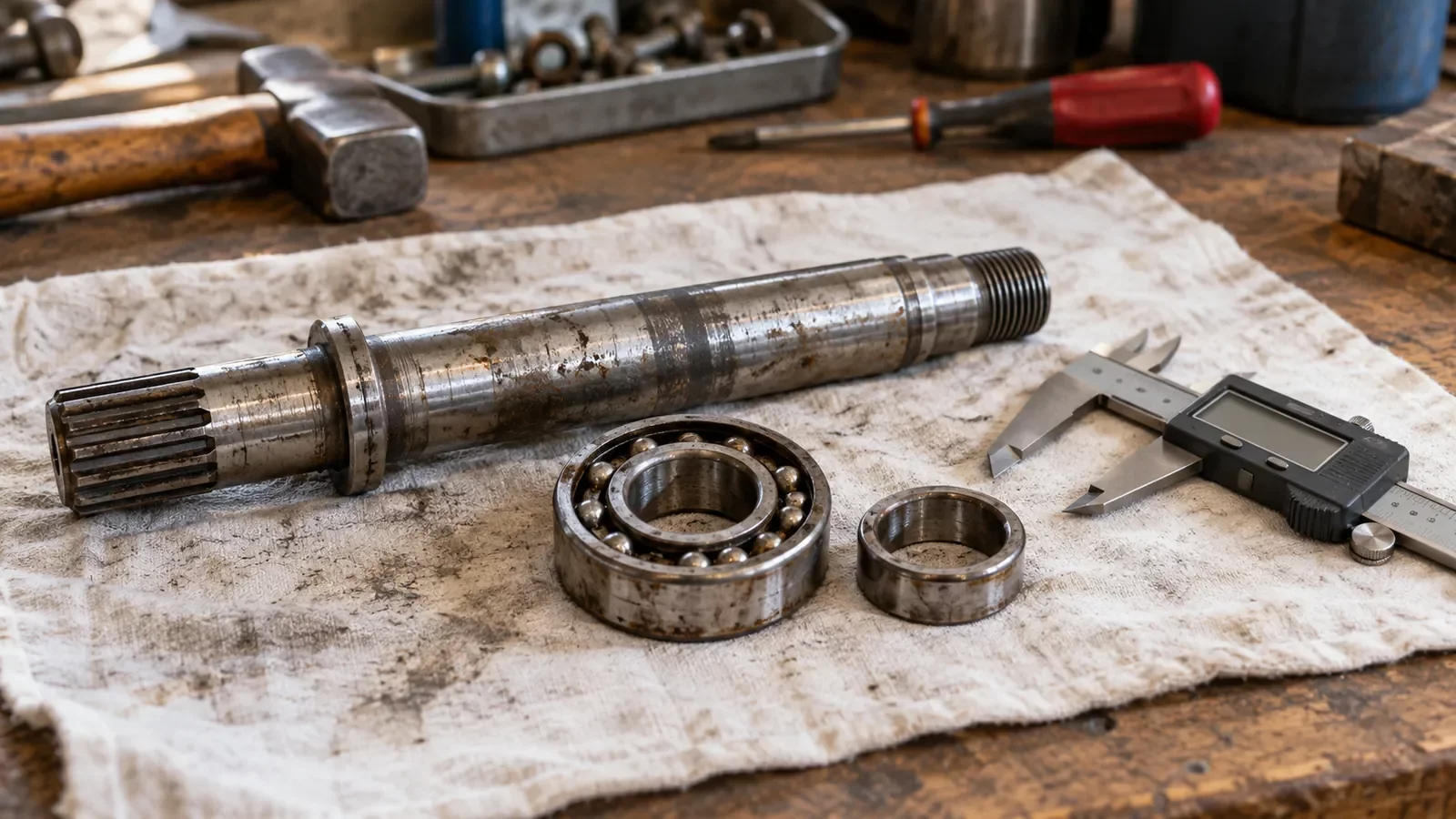

Ce guide vous aide à poser le bon diagnostic sur les cas les plus courants à la maison, au jardin ou à l'atelier : axe usé, palier ou alésage ovalisé, filetage arraché, roulement fatigué. Il détaille les réparations raisonnables, les limites à ne pas franchir, les ordres de grandeur de coûts en atelier et, surtout, ce qu'il faut fournir à un usineur pour obtenir un devis juste et une pièce qui fonctionne du premier coup.
Comment savoir si une pièce mécanique est vraiment usée ?
Une pièce usée se signale rarement d'un coup. Les symptômes apparaissent progressivement et touchent souvent l'ensemble autour d'elle : un axe qui a du jeu finit par ovaliser son palier, un roulement bruyant chauffe et marque son logement. Avant de démonter, notez précisément ce que vous constatez, dans quelles conditions et depuis quand. Ces observations orientent le diagnostic et seront précieuses si vous devez ensuite expliquer le problème à un professionnel. Les signes les plus fréquents sont les suivants :
- Jeu anormal : un axe ou une roue bouge radialement ou axialement quand on le sollicite à la main.
- Bruit nouveau : grondement, cliquetis, grincement qui varie avec la vitesse ou la charge.
- Chauffe localisée d'un palier ou d'un carter après quelques minutes de fonctionnement.
- Traces visibles : rayures, piqûres, zones brillantes, couleur bleuie, poussière rouge de corrosion.
- Vis ou écrou qui tourne dans le vide, ou qui se desserre en permanence.
- Fuite de graisse ou d'huile au niveau d'un joint, signe fréquent d'un axe qui bat.
Distinguez toujours la pièce usée de la cause de l'usure. Un défaut de lubrification, un mauvais alignement, une surcharge ou de la poussière abrasive détruiront la pièce neuve aussi vite que l'ancienne si rien ne change. Le diagnostic ne s'arrête donc pas à la pièce abîmée : il remonte jusqu'à ce qui l'a abîmée, sinon la réparation ne fera que reporter la panne.
Mesurer avant de décider : les bons outils et les bons gestes

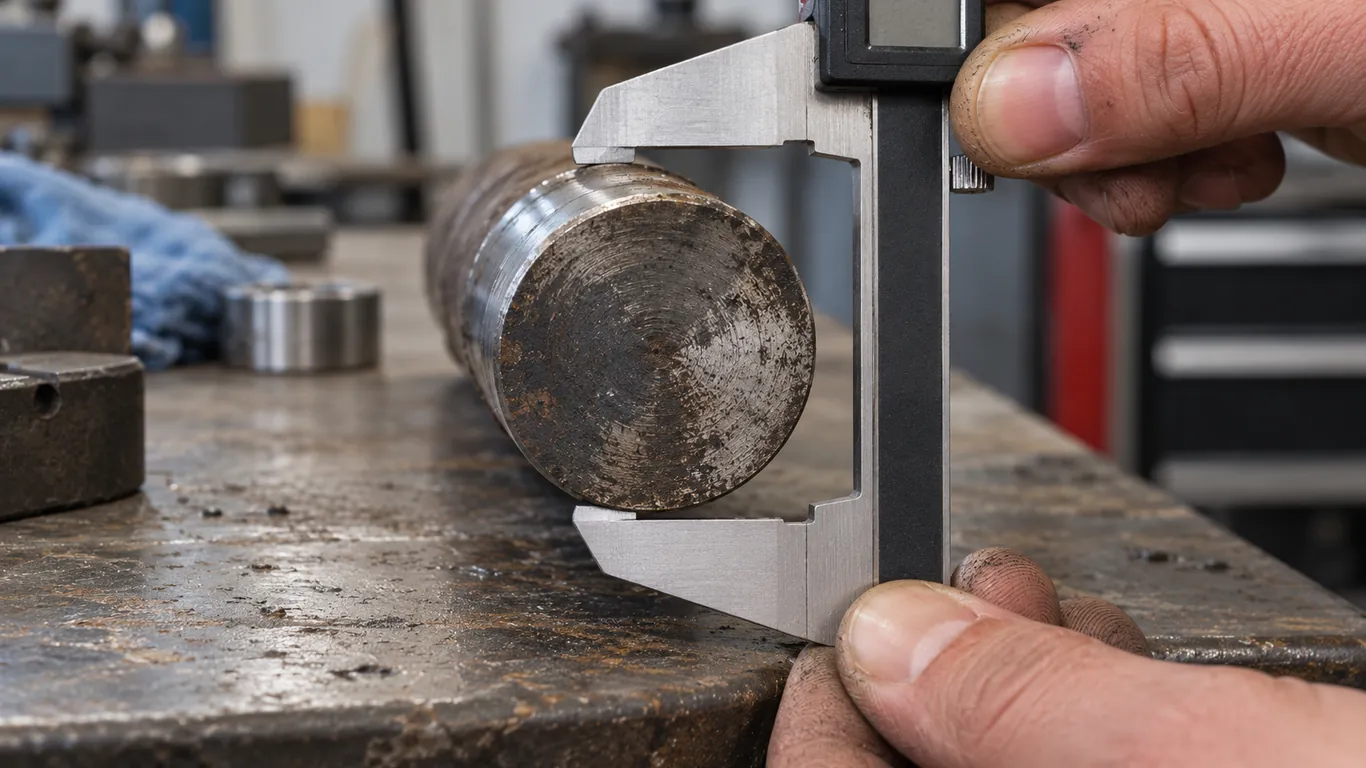

Un diagnostic sérieux passe par la mesure, pas par l'impression. Le pied à coulisse, de préférence numérique, suffit pour la plupart des contrôles d'un particulier : diamètres extérieurs et intérieurs, profondeurs, entraxes. Le micromètre, plus précis, devient utile pour un axe destiné à recevoir un roulement. Un comparateur monté sur une base magnétique mesure le faux-rond d'un arbre qui tourne ou le jeu d'un palier que l'on fait bouger à la main.
La méthode compte autant que l'outil. Mesurez un axe en plusieurs points de sa longueur et, à chaque endroit, dans deux directions perpendiculaires : un écart entre les deux révèle une ovalisation. Comparez la zone de frottement avec une zone non usée de la même pièce, qui donne souvent la cote d'origine. Pour un alésage, procédez de même avec les becs intérieurs du pied à coulisse, à l'entrée, au milieu et au fond.
Notez tout sur un croquis à main levée : cotes relevées, emplacement de l'usure, sens de rotation, côté de la charge. Photographiez la pièce avant démontage, puis chaque étape, en plaçant un réglet à côté pour l'échelle. Ces éléments vous serviront à commander une pièce de rechange, à préparer une réparation ou à présenter le problème à un atelier sans avoir à revenir plusieurs fois.
Roulement qui a du jeu : faut-il le réparer ou le remplacer ?
Un roulement ne se répare pas : dès qu'il a du jeu, qu'il gronde ou qu'il accroche, on le remplace. C'est heureusement l'une des pièces les plus faciles à retrouver, car ses dimensions sont normalisées et gravées sur la bague. Pour les séries courantes, les deux derniers chiffres donnent l'alésage : 00 correspond à 10 mm, 01 à 12 mm, 02 à 15 mm, 03 à 17 mm, puis on multiplie par cinq à partir de 04. Un roulement 6204 a ainsi un alésage de 20 mm.
Les lettres qui suivent comptent aussi. ZZ désigne deux flasques de protection métalliques, 2RS deux joints à lèvre en contact, plus étanches à la poussière et à l'eau. C3 indique un jeu interne supérieur au jeu normal, souvent choisi pour les montages qui chauffent. Reprenez la même désignation complète que la pièce d'origine, sauf raison précise de changer, et remplacez les joints voisins en même temps.
Le montage conditionne la durée de vie. L'effort de mise en place doit porter sur la bague montée serrée, à l'aide d'un tube ou d'un outil adapté, jamais au travers des billes : un coup de marteau mal placé marque les pistes et condamne le roulement neuf. Les fabricants recommandent de ne pas chauffer un roulement au-delà de 120 °C pour le monter sur un arbre. Vérifiez enfin l'état de l'axe et du logement : s'ils sont marqués, le roulement neuf prendra du jeu à son tour.
Filetage arraché : quelles solutions selon le cas ?
Un filetage arraché dans un carter, un bâti ou une pièce coûteuse n'impose presque jamais de la jeter. Le choix de la solution dépend de la place disponible autour du trou, de la matière et de la possibilité ou non de changer la taille de la vis. Dans tous les cas, nettoyez soigneusement le trou et vérifiez le pas d'origine avec une jauge de filetage avant d'acheter quoi que ce soit.
Passer au diamètre supérieur
La solution la plus simple consiste à repercer et retarauder au diamètre supérieur, par exemple de M6 à M8, puis à monter une vis plus grosse. Elle convient quand la matière autour du trou est suffisante et que la pièce associée peut être repercée elle aussi. Respectez le diamètre de perçage indiqué pour le taraud et travaillez avec de l'huile de coupe, en tournant d'un demi-tour en arrière régulièrement pour casser les copeaux.
Poser un filet rapporté
Quand la vis doit garder sa taille d'origine, le filet rapporté, une spirale en fil d'acier, recrée un filetage neuf au diamètre initial. Dans les matériaux tendres comme l'aluminium, il renforce même le taraudage. Les kits du commerce indiquent le foret et le taraud à utiliser pour chaque dimension. La pose suit toujours la même séquence :
- Percer l'ancien filetage avec le foret indiqué sur le kit, bien d'aplomb.
- Tarauder avec le taraud spécial du kit, lubrifié à l'huile de coupe.
- Visser le filet sur l'outil de pose, sans jamais revenir en arrière.
- Arrêter environ un demi-pas sous la surface de la pièce.
- Casser l'ergot d'entraînement d'un coup sec et le retirer du trou.
Vis cassée dans le trou
Si un morceau de vis reste coincé, commencez par un dégrippant et un peu de patience. Un extracteur, qui se visse à gauche dans un trou percé au centre de la vis, vient à bout des cas simples. Percez parfaitement au centre et sans forcer : un extracteur cassé, en acier très dur, est bien plus difficile à retirer que la vis elle-même. Dans ce cas, l'atelier dispose de méthodes adaptées, comme l'électroérosion.
Axe usé, palier ou alésage ovalisé : que peut-on réparer ?
Un axe marqué ou un alésage ovalisé ne se rattrape pas avec une lime ou du papier abrasif : on ne ferait qu'aggraver la forme. La remise en état consiste à reconstituer un contact rond et à la bonne cote. Sur un alésage, la solution classique est le chemisage : l'atelier réalèse le trou à un diamètre légèrement supérieur, rond et propre, puis y emmanche une bague en bronze ou en acier, usinée ensuite au diamètre de l'axe.
Sur une pièce volumineuse comme un carter, un bras d'engin ou un bâti de machine, trop lourde pour être montée sur un tour, l'atelier reprend l'alésage sur une machine qui déplace l'outil autour d'une pièce immobile, avec une grande rigidité. Pour voir comment se déroule ce type de reprise et ce que signifient les tolérances indiquées sur un plan, notre article sur l'usinage sur aléseuse numérique détaille le principe, le réalésage et le chemisage.
Un axe usé se remplace le plus souvent par un axe neuf tourné dans une barre de la bonne nuance d'acier, ce qui reste une pièce simple pour un atelier. Lorsque l'axe est complexe ou difficile à refaire, l'atelier peut le recharger, par soudure ou par projection de métal, puis le rectifier à la cote. Ces procédés demandent une maîtrise de la déformation et de la dureté : ils ne s'improvisent pas avec un poste de garage.
Ce que vous pouvez réparer vous-même, et ce qu'il vaut mieux éviter
Beaucoup de réparations restent à la portée d'un bricoleur équipé : remplacement d'un roulement standard, pose d'un filet rapporté, changement d'une goupille, d'une clavette ou d'une bague autolubrifiante du commerce, remplacement d'un axe disponible en pièce détachée. Le frein-filet évite qu'une vis soumise aux vibrations se desserre, mais il ne remplace jamais un filetage abîmé.
Pour une pièce peu sollicitée, une fissure dans un capot ou un trou dans un carter non sous pression, une résine époxy chargée de métal peut dépanner, à condition de bien dégraisser et poncer la surface. Pour choisir le bon produit selon le support et l'effort, consultez notre guide pour choisir une colle selon le matériau. Un collage ne tiendra pas sur un axe en rotation ni sur une pièce fortement chargée.
La soudure répare bien une patte de fixation cassée, un châssis de remorque de jardin ou un support en acier doux, si vous maîtrisez le geste et que la pièce n'est pas trempée. Notre guide pour choisir un poste à souder vous aidera à vous équiper. En revanche, tout ce qui touche au freinage, à la direction, au levage ou à une pièce sous pression se confie à un professionnel ou se remplace par une pièce neuve.
Réparer, remplacer ou faire usiner : comment trancher ?
La décision se prend en suivant un ordre simple. Si la pièce d'origine existe encore à un prix raisonnable, le remplacement est presque toujours le plus sûr et le plus rapide. Si elle n'existe plus, ou coûte une fortune parce qu'elle n'est vendue qu'avec tout un sous-ensemble, la réparation ou la fabrication à l'unité devient intéressante. Le tableau suivant résume les situations les plus courantes.
| Situation | Réparation maison | Remplacement | Atelier d'usinage |
|---|---|---|---|
| Roulement qui a du jeu | Démontage et pose du neuf | Toujours, même désignation | Si le logement est marqué |
| Filetage arraché | Filet rapporté ou diamètre supérieur | Rarement nécessaire | Vis ou extracteur cassé, pièce délicate |
| Alésage ovalisé | Non, sauf bague du commerce | Si la pièce existe | Réalésage et chemisage |
| Axe usé ou tordu | Remplacement par un axe standard | Si la référence existe | Axe neuf tourné ou rechargé |
| Pièce cassée introuvable | Soudure si peu sollicitée | Pièce d'occasion | Refabrication d'après modèle |
Pensez aussi au coût global. Une réparation maison ratée peut détruire une pièce que l'atelier aurait pu sauver, et immobiliser la machine plus longtemps. À l'inverse, faire usiner une pièce pour un appareil de faible valeur n'a de sens que si l'objet vous tient à cœur ou s'il n'existe aucun équivalent. Comparez toujours le prix de la remise en état à celui d'un appareil neuf ou d'occasion.
Combien coûte un atelier d'usinage, et quels délais prévoir ?
Un atelier facture surtout du temps machine. À titre indicatif, un comparatif de prix de sous-traitance situe le tournage simple autour de 50 à 75 € de l'heure, le fraisage conventionnel autour de 50 à 85 €, et la commande numérique plus haut selon le nombre d'axes. Ces fourchettes varient selon la région, l'équipement et la complexité. Demandez si le devis s'entend hors taxes ou toutes taxes comprises.
Pour une pièce unique, le temps de préparation pèse lourd : lecture du besoin, choix de la matière, mise en place sur la machine, réglages et contrôle, tout cela est supporté par une seule pièce. C'est pourquoi un simple axe peut coûter bien plus cher en exemplaire unique qu'en série. Regrouper plusieurs petites reprises dans une même demande, ou commander deux pièces au lieu d'une, réduit souvent le coût unitaire.
Les délais dépendent de la charge de l'atelier et de la disponibilité de la matière. Une reprise simple peut être faite rapidement si l'atelier a un créneau, alors qu'une pièce dans une nuance particulière attendra la livraison de la barre. Demandez un délai ferme au moment du devis et prévenez si la machine est immobilisée : certains ateliers peuvent prioriser une dépanne courte.
Que fournir à l'atelier pour obtenir un devis juste ?
Plus votre demande est complète, plus le devis est fiable et plus la pièce a de chances de fonctionner du premier coup. L'usineur ne connaît ni votre machine ni son histoire : il travaille à partir de ce que vous lui apportez. Une pièce seule, sans contexte, l'oblige à deviner les jeux et les ajustements, ce qui se paie en temps ou en mauvaises surprises au remontage.
- La pièce usée ou cassée, nettoyée et dégraissée, avec les morceaux s'il y en a.
- Si possible, la pièce qui travaille avec elle : axe et palier, vis et taraudage.
- Un croquis coté indiquant les cotes relevées et les zones d'usure.
- La matière si vous la connaissez, ou l'usage de la pièce pour la déterminer.
- La fonction : tourne, coulisse, est emmanchée, supporte un choc ou une charge.
- Le nombre de pièces souhaité, le délai attendu et le budget envisagé.
- Des photos de la pièce en place sur la machine.
Si un plan ou une vue éclatée existe dans la notice de l'appareil, apportez-le : les tolérances et les ajustements y figurent parfois. Précisez enfin si vous souhaitez une pièce strictement identique ou si une amélioration est acceptable, comme une bague en bronze à la place d'un frottement direct, ou un graisseur ajouté sur un palier qui en manquait.
Les erreurs qui coûtent cher
Quelques réflexes évitent la plupart des mauvaises surprises. Ils concernent autant la réparation maison que la relation avec l'atelier, et reviennent presque toujours aux mêmes causes : aller trop vite, mesurer trop peu et oublier l'origine de l'usure. Voici les pièges les plus fréquents, observés aussi bien sur un motoculteur que sur un portail ou une machine d'atelier.
- Remonter une pièce neuve sans corriger la cause de l'usure : graissage, alignement, surcharge.
- Frapper un roulement au travers de ses billes, ou chauffer au chalumeau sans contrôle.
- Limer un alésage ovalisé pour faire entrer un axe plus gros.
- Forcer sur un extracteur de vis jusqu'à le casser dans le trou.
- Coller ou souder une pièce de freinage, de direction ou de levage.
- Apporter à l'atelier une pièce seule, sans cotes, sans contexte ni fonction.
Questions fréquentes
Comment savoir si un roulement est à changer ?
Faites-le tourner à la main, roulement démonté ou arbre libéré. Un roulement en bon état tourne de façon régulière, sans point dur ni bruit de grenaille. Un jeu perceptible entre les bagues, un grondement, une chauffe anormale ou une fuite de graisse imposent le remplacement. Changez-le aussi s'il a été démonté en force, même s'il semble encore correct.
Un filet rapporté est-il aussi solide qu'un filetage d'origine ?
Oui, et souvent davantage dans les matériaux tendres. Dans l'aluminium, les fabricants présentent le filet en fil d'acier comme un renfort du taraudage, qui résiste mieux à l'usure des démontages répétés qu'un filetage taillé directement dans la matière. La condition est de respecter le foret et le taraud indiqués, de percer bien d'aplomb et de nettoyer soigneusement les copeaux avant la pose.
Peut-on faire refaire une pièce sans plan ?
Oui, c'est même le cas le plus courant pour un particulier. L'atelier relève les cotes sur la pièce usée ou cassée et sur la pièce associée. Plus la pièce d'origine est complète, plus la copie est fidèle. Si elle est trop détruite, un croquis, des photos de l'ensemble monté et la pièce voisine permettent souvent de reconstituer les cotes utiles.
Pourquoi un atelier refuse-t-il parfois un petit travail ?
Une reprise très courte mobilise quand même une machine, un réglage et un contrôle, et peut désorganiser une production en cours. Certains ateliers, tournés vers la série, préfèrent donc éviter les pièces unitaires. Adressez-vous plutôt aux ateliers de maintenance, de réparation agricole ou de mécanique générale, habitués aux dépannages et aux pièces uniques.
Quelle matière choisir pour refaire un axe ?
L'atelier vous conseillera selon l'usage, mais il a besoin de connaître la charge, la vitesse et l'environnement. Un axe peu sollicité peut être en acier courant, un axe soumis à l'usure en acier traité, et une pièce exposée à l'humidité en inox. Si vous connaissez la matière d'origine, indiquez-la : c'est souvent un bon point de départ.
Que faire si la pièce d'origine n'est plus fabriquée ?
Cherchez d'abord une équivalence : les roulements, joints, bagues, clavettes et vis sont normalisés et se retrouvent par leurs dimensions. Pour une pièce spécifique, explorez les pièces d'occasion et les clubs d'utilisateurs de l'appareil. En dernier recours, un atelier peut refabriquer la pièce d'après le modèle usé, à condition d'en conserver un maximum de morceaux.
